CF-0140BDTR-500-A

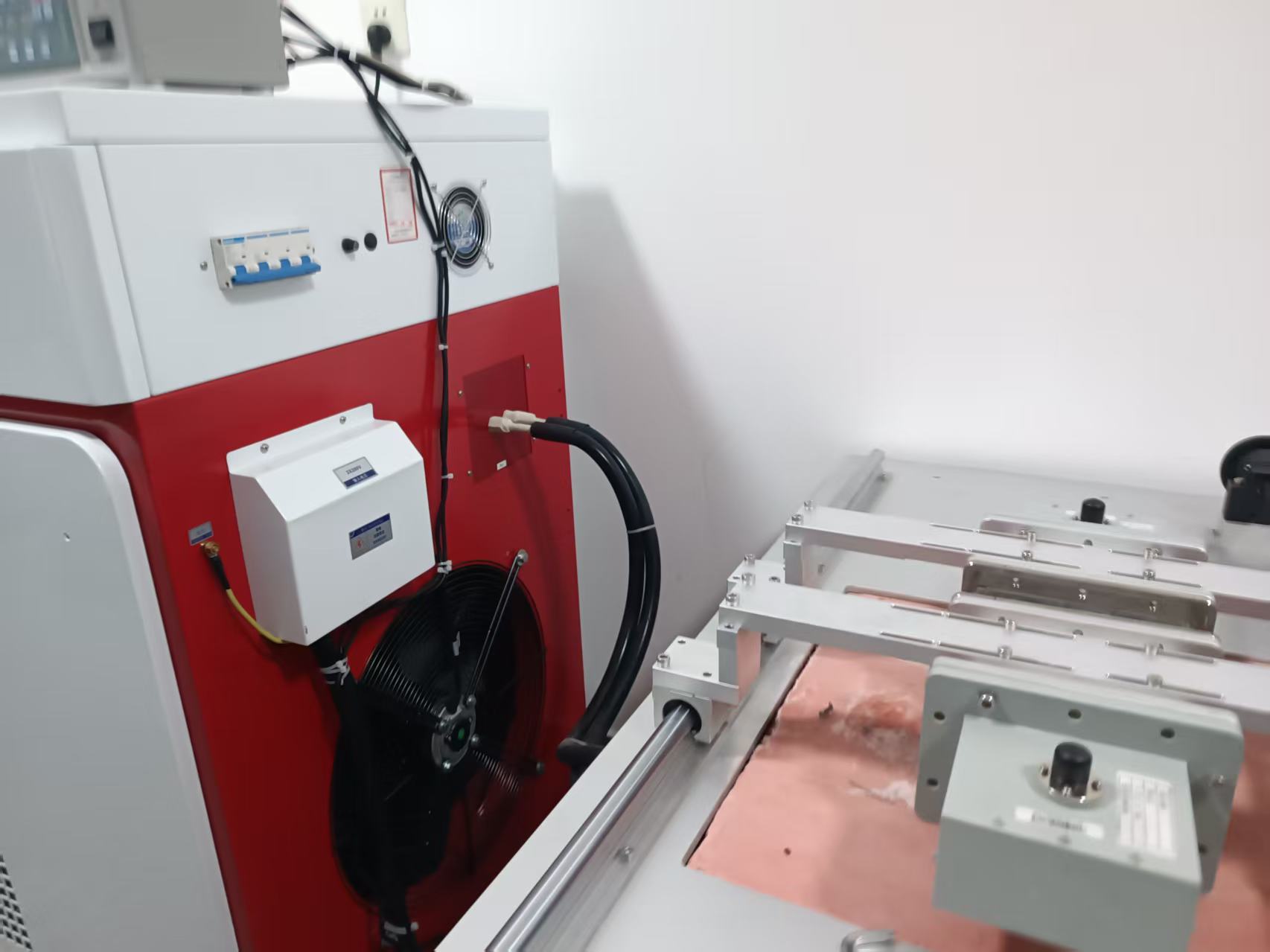

1-40GHz传输线法（波导传输线）测试系统 -材料电磁参数测试

技术参数及要求

1、波导传输反射法：波导工作频率：1.0-40GHz分段覆盖，波同转换：1.0-40GHz分段覆盖；

2、测试温度：室温～1000 ℃；

3、测试范围：

相对介电常数εr ： 2.0～100.0 ；

电损耗角正切tanÕ：0.1～2.0 ；

磁导率µr：0.5～10.0

磁损耗角正切tan＆µ：0.1～2.0

4、测试误差：

室温25℃条件下：

相对介电常数εr     ≤ 8.0%

电损耗角正切tanÕ:  ≤ 8% (0.1-1.2), ≤ 15% (1.2-2.0),

磁导率µ  ：        ≤ 8.0%

磁损耗角正切tan＆µ  ≤  8% (0.1-1.5), ≤ 15% (1.5-2.0),

高温1000℃条件下：`

相对介电常数εr     ≤ 10%

电损耗角正切tanÕ:  ≤15% (0.1-1.2), ≤ 20% (1.2-2.0),

磁导率µ  ：        ≤ 15%

磁损耗角正切tan＆µ  ≤  15% (0.1-1.5), ≤ 20% (1.5-2.0),

5、具备矢量网络分析仪控制功能、测量控制功能、数据采集功能、参数计算功能、数据显示功能、数据存储功能、数据打印功能、文件载入功能、数据分析功能。

6、被测量样品的尺寸：长宽尺寸与测试波导口的尺寸相同，厚度与频率、电磁参数相关；

选件

OPT1  链路优化模组一套;

OPT2 波导频率：0.8-40GHz分段覆盖，2套；波同转换： 0.8-40GHZ分段覆盖，2套

OPT3 温控设备温度范围：室温～1600℃；可移动 ；

OPT4 温控设备温度范围：室温～1200℃；可移动 ；

OPT5 温控设备温度范围：室温～800℃； 可移动 ；
  OPT6 1-40GHz波导传输反射法测试套装,室温～1100℃；
  OPT7 0.03-18GHz同牰传输反射法测试套装,室温；
  OPT8 0.3-500GHz自由空间传输反射法测试套装,室温～1000℃；
